Заземление в квартире и частном доме: виды систем и типичные ошибки при монтаже контура

Первое, что нужно проверить в старом жилом фонде – состояние вводного щита. В зданиях советской постройки часто применялась схема TN-C, где защитный и нулевой проводник объединены. Это устаревший и опасный вариант. Современная безопасность требует разделения функций: для этого необходимо проложить от щита до каждой розетки отдельный защитный проводник (PE), который ни в коем случае не должен соединяться с рабочим нулём после точки разделения.

В отдельно стоящих строениях необходимо создать собственный защитный треугольник. Для этого три металлических стержня длиной не менее 2 метров забивают в грунт на расстоянии 1.2–1.5 метра друг от друга и соединяют стальной полосой 40х4 мм. Контур размещают не ближе одного метра от фундамента. Сопротивление готовой конструкции должно быть менее 10 Ом для сети 220 В, что подтверждается замером специальным прибором.

Распространённый промах – использование для соединения электродов алюминиевого провода. Этот металл быстро окисляется в земле, теряя контакт. Применяйте только оцинкованную или нержавеющую сталь. Другой серьёзный недочёт – подключение защитных проводников к системам отопления или водоснабжения. Такая «самодеятельность» создаёт риск поражения током соседей и ускоряет коррозию труб.

В многоквартирных зданиях новый стандарт – система TN-S или TN-C-S, где от подстанции идёт отдельный кабель безопасности. В этом случае ваша задача – правильно подключиться к главной заземляющей шине в этажном распределительном устройстве. Нельзя самостоятельно делать отводы на арматуру или другие случайные проводящие части здания. Для выполнения квалифицированного подключения лучше обратиться к специалистам на https://mbr-group-msk.com/elektrika.

Основные системы заземления: tN-C, TN-S, TN-C-S и TT

Современный стандарт – TN-S. В ней раздельные нейтральный (N) и защитный (PE) проводники идут от трансформаторной подстанции. Это максимально безопасный вариант, но требует прокладки отдельного кабеля, что реализуется в основном в новых микрорайонах.

Наиболее распространенный компромисс – TN-C-S. На вводе в здание объединенный PEN разделяется на независимые N и PE. Критически важна качественная главная заземляющая шина. Обязательно выполните повторное выравнивание потенциалов, соединив эту шину с металлическими трубами, ванной и арматурой. Основной риск: при повреждении PEN до точки разделения на всех заземленных корпусах возникает фаза.

Для отдельно стоящих строений часто применяют TT. Электросеть приходит по системе TN-C, но защитный контур организуют независимо, через собственные электроды. Ток утечки уходит в землю, а не по нулевому проводу. Обязательная установка УЗО с током срабатывания не более 30 мА на каждую группу – без этого автомата схема TT небезопасна.

Как определить тип системы заземления в вашем доме

Откройте этажный щиток на лестничной площадке или главный электрощит в коттедже. Безопасность прежде всего: не касайтесь токоведущих частей.

Ищите вводной кабель и количество жил в нем:

• Две жилы (фаза и ноль) – скорее всего, устаревшая схема TN-C. Защитный и нулевой проводники объединены (PEN). Отдельной шины для подключения «земли» в щите нет.
• Три жилы (L, N, PE) – современная система. Должна быть отдельная шина с подключенными желто-зелеными проводами от жильцов.

Проверьте маркировку на шинах внутри щита:

• «PE», «земля» или желто-зеленый цвет – шина защитного проводника.
• «N» – шина нуля (часто синего цвета).
• «PEN» – совмещенная шина (признак TN-C).

Оцените количество проводов, подходящих к розеткам:

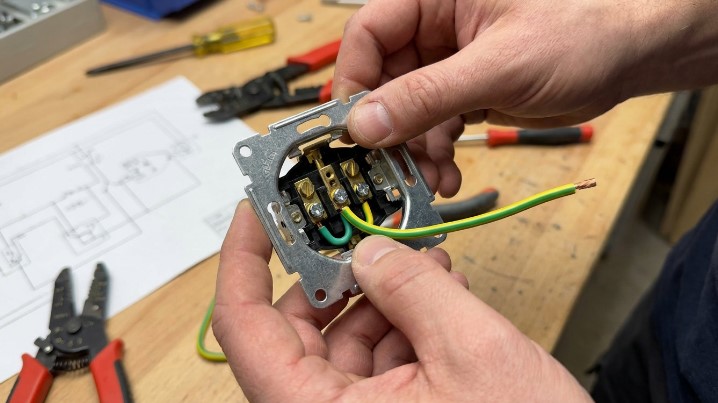

1. Снимите крышку с одной из розеток.
2. Два провода (фаза и ноль) – защитного отвода нет (TN-C или его модификация).
3. Три провода (фаза, ноль, защита) – система с отдельным защитным проводником (TN-S, TN-C-S).

Уточните данные в управляющей компании. Запросите проект электроснабжения или акт выполненных работ – там указана применяемая схема.

Для уверенности вызовите электрика с прибором. Он измерит сопротивление петли «фаза-ноль» и наличие связи между PE-шиной и реальным контуром, что исключит ошибочные или нерабочие подключения.

Опасность использования системы TN-C («зануления») в современных условиях

Немедленно откажитесь от схемы TN-C при любых работах в электроустановках. Эта устаревшая конструкция объединяет в одном проводе функции нуля и защитного проводника (PEN), что создает фатальные риски.

Главная угроза – обрыв или плохой контакт PEN-проводника на линии. При таком повреждении корпус любого подключенного прибора, например, стиральной машины или компьютера, окажется под полным сетевым напряжением в 220 В. Прикосновение к технике станет смертельным.

Даже при исправной сети, напряжение на металлических частях оборудования может достигать опасных 50-70 В из-за падения напряжения на общем нулевом проводе. Это происходит из-за соседской нагрузки.

Данная схема несовместима с устройствами защитного отключения (УЗО). При утечке тока УЗО просто не сработает, так как для его работы необходим отдельный защитный проводник (PE). Без этого механизм слеп.

Модернизируйте электропроводку, перейдя на системы TN-S или TN-C-S, где защитный и нулевой проводники разделены. Это требует прокладки отдельного медного провода от этажного щита до каждой розетки. В старом жилом фонде это единственный способ обезопасить жизнь.

Организация контура заземления TT для частного дома

Выполните защитный отводящий путь по схеме TT, если состояние входящей в здание воздушной линии неудовлетворительное или она не имеет собственного рабочего нуля. В этой схеме токопроводящие части оборудования соединяются с независимым от нуля сети заземляющим устройством.

Смонтируйте собственный рассеивающий ток узел. Для этого забейте в землю минимум три стальных оцинкованных стержня длиной 1,5–2 метра и диаметром 16 мм. Расположите их по углам равностороннего треугольника со стороной 1,2–1,5 метра. Соедините электроды стальной полосой 40х4 мм на глубине 0,5 метра.

Проконтролируйте сопротивление получившейся конструкции. Для сетей 220 Вольт оно должно быть не более 30 Ом. Измерьте параметр специальным прибором – измерителем сопротивления заземления. Если значение выше, увеличьте количество стержней или глубину их погружения.

Проложите от узла до распределительного щита медный проводник сечением не менее 10 мм². В щите установите шину PE, к которой подключите этот проводник и защитные жилы отходящих кабелей. Изолируйте шину PE от корпуса щита.

Обязательно установите в цепи питания каждой группы устройство защитного отключения с током срабатывания не более 30 мА. Без УЗО схема TT не обеспечит безопасность. Номинал вводного автомата по току утечки – 100–300 мА.

Проверьте цепь “фаза-корпус” после сборки. Напряжение между этими точками при исправной изоляции должно быть близко к фазному, что подтвердит отсутствие гальванической связи с нулем сети.

Модернизация вводного щита для системы TN-C-S

Первым делом убедитесь, что питающая линия до вашего распределительного устройства уже разделена на N и PE. Это должно быть выполнено энергоснабжающей организацией до вашего счетчика.

В щите установите главную шину зануления (ГЗШ). Это медная пластина на изоляторах, к которой будут подключены защитный проводник от сети, проводник уравнивания потенциалов и шина PE для групповых линий.

Соедините ГЗШ и нулевую рабочую шину N перемычкой сечением не менее 10 мм² по меди. Это критически важная связь, создающая точку разделения PEN. После этой перемычки шины N и PE больше не соединяются.

Сечение проводника, идущего от ГЗШ к контуру выравнивания потенциалов, должно быть не менее 6 мм² по меди. Подключите его на болтовое соединение, предварительно залудив конец или используя кабельный наконечник.

Для розеточных групп и цепей освещения теперь используйте трехпроводные кабели (L, N, PE). Желто-зеленые проводники PE с этих линий подключайте только на шину PE, которая соединена с ГЗШ. Синие нулевые провода – исключительно на шину N.

Проверьте отсутствие связи между шиной N и корпусом щита после точки разделения. Корпус должен соединяться только с шиной PE.

После сборки выполните замеры. Сопротивление между шиной PE и шиной N в точке разделения должно быть близко к нулю. Сопротивление между шиной PE и корпусом щита – также не более долей Ома.

Выбор материалов для контура: сталь, медь и оцинковка

Для сборки токоотвода используйте стальной прокат с цинковым покрытием. Это оптимальный баланс долговечности и цены. Толщина защитного слоя должна быть не менее 40–60 мкм.

Черная сталь (углеродистая) – самый дешевый вариант, но и самый недолговечный. Она быстро разрушается в грунте. Срок службы редко превышает 5–10 лет. Ее применение – грубая оплошность.

Омедненный металл – отличная альтернатива. Стальная сердцевина обеспечивает прочность, а гальваническое медное покрытие (от 200 мкм) гарантирует отличную проводимость и стойкость к коррозии. Служит 30–40 лет и более.

Цельнотянутые медные стержни и полоса – лучший, но самый дорогой выбор. Медь не ржавеет, обладает максимальной электропроводностью. Такой проводник прослужит дольше всей постройки. Минимальное сечение медной шины – 25 мм², прута – 12 мм в диаметре.

Независимо от выбора, контролируйте сечение. Минимальные размеры по ПУЭ: полоса 4х40 мм, круглый прут диаметром 16 мм, уголок 50х50х5 мм. Все соединения (полоса-электрод) выполняйте сваркой, а не болтами. Болтовые контакты в земле окисляются и теряют проводимость.

Геометрия и глубина заложения контура заземления

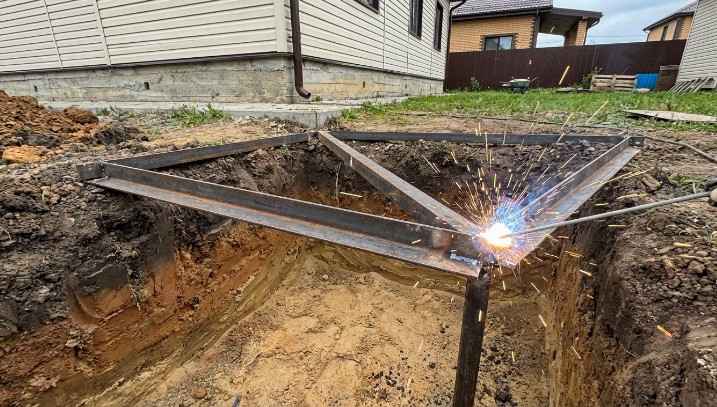

Оптимальная форма для самостоятельной сборки – треугольник со стороной 2.5–3 метра. Располагайте его вершинами вниз, отступив не менее 1 метра от фундамента.

Вертикальные стальные стержни (электроды) забивайте в вершинах фигуры. Минимальная длина каждого – 2 метра, диаметр – от 16 мм для стали или 12 мм для омедненной стали. Соединяйте их стальной полосой 40х4 мм, приваривая соединения непрерывным швом.

Верхняя точка связки должна находиться ниже уровня промерзания грунта, минимум на 0.5 метра. В средней полосе это обычно 0.8–1.2 метра от поверхности. Это обеспечивает стабильный контакт с влажными слоями почвы круглый год.

Для каменистых или песчаных грунтов применяйте линейную схему: несколько стержней, вбитых в линию с расстоянием 2–3 метра друг от друга, и соединенных полосой. Глубину в таких условиях увеличивайте, используя составные штыри.

Измеряйте сопротивление готовой конструкции. Норма для сети 220/380 В – не более 8 Ом. Если показатель выше, добавьте еще один электрод, увеличив площадь охвата.

Типичная ошибка: слабый контакт в местах соединений

Проверяйте и подтягивайте все болтовые соединения защитной цепи минимум раз в два года. Металл «дышит» от перепадов температуры, что ослабляет зажим.

Используйте только одножильный провод для подключения к шине. Многожильный проводник под болтом расплющивается и со временем теряет плотность прилегания. Если применяете гибкую жилу, обязательно оконцовывайте её наконечником НШВИ, обжатым специальным инструментом.

Зачищайте металл в точке контакта до блеска. Под болтом не должно оставаться краски, окалины или ржавчины. Для защиты от коррозии после затяжки нанесите на соединение технический вазелин или токопроводящую пасту.

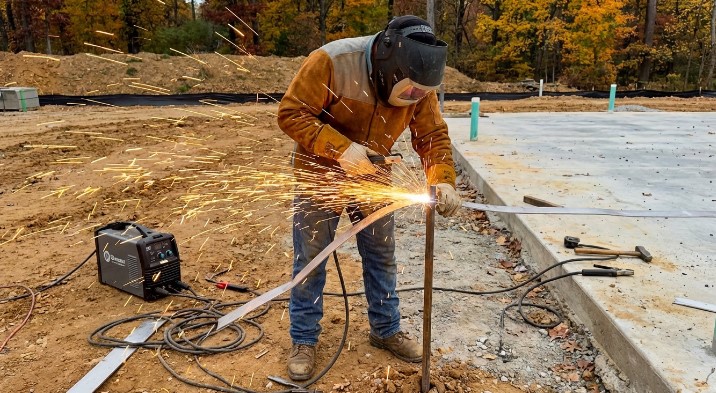

Стальные элементы соединяйте сваркой. Болтовые стыки на улице, особенно в грунте, быстро окисляются и теряют проводимость. Сварной шов – самое надёжное и долговечное соединение для подземной части цепи.

Контролируйте момент затяжки. Для стандартного болта М10 это обычно 10-12 Н·м. Слабая затяжка ведёт к повышенному сопротивлению, чрезмерная – может сорвать резьбу.

Ошибка монтажа: большое расстояние от дома до контура

Соединительную полосу нужно прокладывать как можно ближе к строению. Идеальное расстояние – не более 10-12 метров. Чем длиннее эта связь, тем хуже.

Вот что происходит при большой дистанции:

• Резко растёт сопротивление. Стальная полоса имеет своё сопротивление, которое увеличивается с длиной. Это сводит на нет качество всего защитного устройства.
• Повышается риск повреждения. Длинная трасса через участок чаще подвергается механическим воздействиям, коррозии от влаги в почве.
• Возникает опасность шагового напряжения. При аварийном стекании тока в грунт, опасная зона может оказаться в неожиданном месте, например, на дорожке.
• Увеличиваются материальные затраты. Нужно больше металла, больше земляных работ.

Как сделать правильно:

1. Размещайте электроды в грунте в пределах 1-2 метров от фундамента. Если это невозможно по техническим причинам, сокращайте путь любым способом.
2. Для связи используйте стальную полосу сечением не менее 40х4 мм или круглую сталь диаметром от 10 мм. Медный проводник должен быть сечением не менее 16 мм².
3. Прокладывайте магистраль по кратчайшему прямому маршруту, без петель и изгибов.
4. Если длинный путь неизбежен, компенсируйте это увеличением количества заземлителей в грунте, чтобы снизить общее сопротивление цепи.
5. Все сварные соединения на протяжённой линии должны быть особенно качественными, защищёнными от коррозии битумным лаком.

Ключевой принцип: короткая и массивная связь между точкой ввода в здание и погруженными в землю электродами обеспечивает надёжную защиту.

Запрещённые методы: заземление на батареи и арматуру

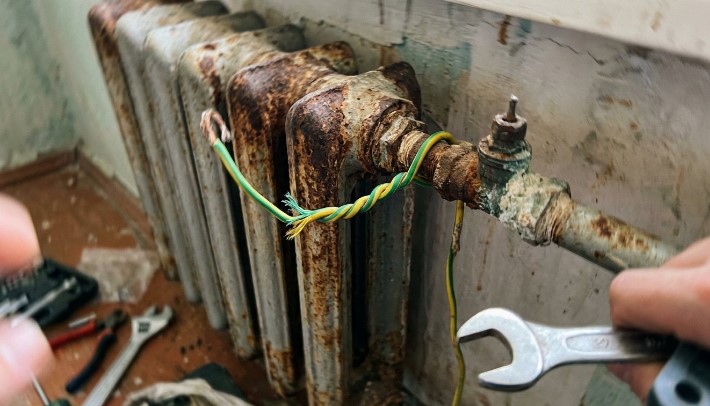

Никогда не подключайте защитный проводник к отопительным приборам, стоякам или элементам строительных конструкций. Этот способ смертельно опасен и нарушает правила ПУЭ (Глава 1.7).

Соединение с трубами отопления или водоснабжения создаёт несколько прямых угроз:

• Появление сетевого напряжения на всех металлических коммуникациях в здании.
• Электротравма соседей при касании их батарей.
• Разрушение труб из-за блуждающих токов и ускоренной коррозии.
• Полный отказ защиты: при замене пластикового участка трубы цепь разрывается.

Попытка использовать арматуру плит перекрытия или стен также неэффективна. Сопротивление такого соединения непредсказуемо и часто слишком велико для срабатывания автомата или УЗО при аварии.

Единственный правильный путь – подключение к шине PE в этажном щитке, которая имеет надёжную связь с главной заземляющей шиной здания. В старом жилом фонде с системой TN-C требуется модернизация вводно-распределительного устройства для организации разделённых нулевого и защитного проводников.

Если в щите нет отдельной клеммы для защитного подключения, решение – установка собственного УЗО на групповую линию и переход на систему TT с монтажом индивидуального штыревого устройства отвода тока. Последний вариант требует сложных расчётов и измерений сопротивления растеканию.

Недооценка важности главной заземляющей шины (ГЗШ)

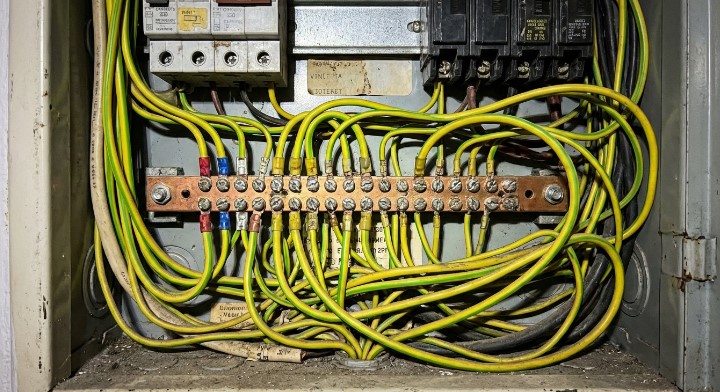

Собирайте все защитные и рабочие нулевые проводники на одной медной шине сечением не менее 10×2 мм, устанавливаемой в учетно-распределительном щитке. Это центральный узел, куда сводятся все PE и PEN-проводники от инженерных сетей и электрооборудования.

Основные ошибки при сборке ГЗШ:

• Использование алюминия вместо меди. Алюминий окисляется, контакт ухудшается.
• Соединение на одном болте более одного провода. Это приводит к ненадежному контакту.
• Отсутствие маркировки. Каждый провод, подключаемый к шине, должен иметь бирку с четким обозначением (например, “Стиральная машина”, “Водонагреватель”).
• Установка шины на окрашенную поверхность щита без зачистки. Краска – изолятор, она нарушает электрический контакт корпуса щита с шиной.

К ГЗШ должны быть подключены:

1. Защитный проводник (PE) от вводного кабеля.
2. Проводники уравнивания потенциалов от металлических труб (водопровод, газ, отопление), ванны, душевого поддона.
3. Защитные проводники (желто-зеленые) от всех розеточных групп и стационарных электроприемников.

Проверяйте затяжку болтовых соединений на ГЗШ динамометрическим ключом с моментом, указанным производителем шины (обычно 2,5–3,5 Н·м для М6). Раз в год подтягивайте контакты, так как медь “течет” под давлением.

Как правильно измерить сопротивление готового контура

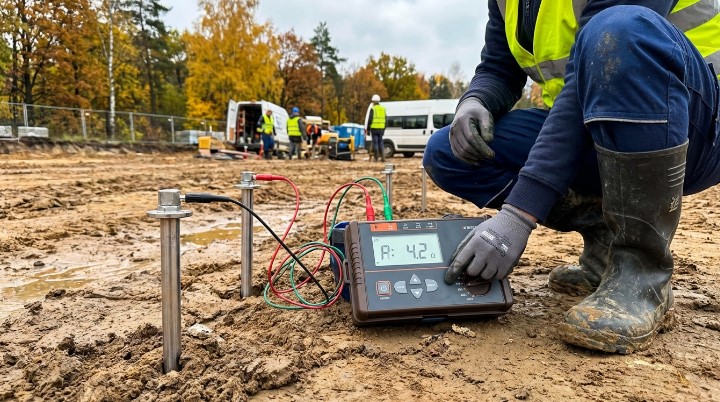

Применяйте трёх- или четырёхзажимный метод измерения специальным прибором – измерителем сопротивления заземления (например, марки М-416, ИС-10 или современным аналогом). Это основной способ.

Установите измерительные электроды строго на одной линии с проверяемой конструкцией. Расстояние до вспомогательного заземлителя (токового электрода) должно быть не менее 25-30 метров, до потенциального электрода – около 20 метров. Точные значения смотрите в инструкции к прибору.

Перед проверкой убедитесь, что испытываемая конструкция отсоединена от главной заземляющей шины в щитке. Замер производится на полностью собранной и заглубленной системе.

Сопротивление растеканию тока должно соответствовать нормативам: для сети 220/380В оно обычно не превышает 30 Ом, а для установок с газовым котлом или молниезащитой – часто требуется значение ниже 10 Ом. Сверьтесь с проектом или ПУЭ.

Измерения проводите в сухую погоду летом или в промёрзший грунт зимой. Влажная почва или период после дождей могут исказить результаты, показав заниженные значения.

Для контроля выполните несколько замеров, перемещая потенциальный электрод на 10% от расстояния до токового в обе стороны. Если результаты отличаются незначительно (в пределах 5%), считайте их верными.

Данные каждого измерения занесите в протокол испытаний. Этот документ необходим для приёмки работ энергонадзором и подтверждения безопасности электроустановки.
