Делаем теплые полы в доме

В настоящее время тёплые полы получают всё большее применение для отопления жилых помещений. Это и понятно: за последние годы они стали более доступны потребителям в плане своей стоимости, к тому же это совершенно другой уровень комфорта, несмотря на простоту этой системы отопления, тёплые полы – на сегодня самый оптимальный способ основного или дополнительного (комфортного) отопления жилья. По своей конструкции тёплые полы можно разделить на 2 основные группы: полы с системой водного обогрева и электрические. Стоит сразу оговориться, что речь здесь пойдёт именно об электрических тёплых полах.

Принцип работы и схема работы теплого водяного пола

Принцип работы и схема работы теплого водяного пола.

Принцип действия электрических тёплых полов основан на преобразовании электрической энергии в тепловую – в процессе работы нагревательный элемент прогревает цементно-песчаную стяжку (если используется нагревательный кабель) или непосредственно половую плитку (при использовании нагревательных матов).

Основными составляющими системы электрических тёплых полов являются: нагревательный элемент, в зависимости от их исполнения это может быть нагревательный кабель или нагревательные маты, датчик температуры и терморегулятор.

Сложно ли самому сделать тёплые полы в доме? По сути своей электрические тёплые полы – не что иное, как скрытая электропроводка в полу, подключенная к сети ~ 220 вольт через терморегулятор и термодатчик. Схема подключения не отличается особой сложностью и не требует каких-то специфических знаний по электротехнике. Но стоит учесть опасность электропроводки, проложенной самостоятельно, лучше воспользоваться услугами профессионалов.

Мощность тёплых полов

Расчет кабеля для теплого пола

Расчет кабеля для теплого пола.

Главным критерием при выборе и покупке комплекта тёплого пола является, конечно,  электрическая мощность тёплых полов, которая в свою очередь напрямую зависит от следующих факторов:

  • площади обогреваемого помещения;
  • вида требуемого обогрева помещения;
  • типа помещения.

При расчёте площади обогреваемого помещения учитывается только его  полезная площадь (на рисунке ниже отмечена зелёным цветом), не занятая мебелью или крупной бытовой техникой – холодильники, стиральные машины и т. д.  Поэтому  при расчёте площади для выбора мощности тёплых полов нужно сразу определиться с расположением мебели в помещении.

Следует учесть, что при использовании электрических тёплых полов в качестве основного источника  отопления обогреваемая площадь должна  быть не менее 70 % от общей площади помещения – это необходимое условие.

В некоторых случаях использование тёплых полов в качестве основного источника отопления  весьма затруднительно или вовсе не представляется возможным – обычно, это сильно «заставленные» мебелью помещения, поэтому этот момент нужно обязательно учесть при выборе комплекта тёплых полов.

Основной вид отопления (удельная мощность – 150 – 180  Вт на  квадратный метр) – когда тёплые электрические полы служат основным (или единственным) источником тепла. Понятно, что электрическая мощность этих полов должна быть больше, чем у электрических полов, предназначенных для дополнительного отопления.

Схема расчета труб теплого пола

Схема расчета труб теплого пола.

Дополнительное (комфортного) отопления (удельная мощность – 110 – 140 Вт на квадратный метр). Как видно из его названия, предназначено для использования совместно с основным источникам отопления – газ, электричество и т. д.  Хорошо подходит для поддержания комнатной температуры в квартирах многоэтажных  домов с централизованным отоплением, когда отопительный сезон ещё не начался (или уже  закончился).

Типы помещений. Все помещения нашего жилья имеют разные функциональные особенности, соответственно, и требования к отоплению , точнее, к удельной мощности системе (Вт/м2). Совершенно очевидно, что удельная мощность системы, скажем, на лоджии должна быть больше, чем на кухне.

Вот примерные значения мощности электрического теплого пола, закладываемой на 1 м2 для разных помещений (комфортное отопление):

  • вид помещения;
  • мощность (Вт/м2);
  • кухня, жилая комната   110 – 150;
  • застеклённая лоджия    140 – 180;
  • ванная комната   140 – 150.

Приведённые значения удельной мощности даны с некоторым запасом – в этом случае система будет иметь необходимый резерв, работая на 70 – 75 %.

При расчете мощности тёплых полов стоит принять во внимание и этаж  квартиры (в многоквартирных домах). Если это первый этаж, то удельную мощность при расчёта следует имеет смысл больше на 15 – 20 %.

Укладка тёплого пола и подключение

Подготовка к укладке тёплого пола

Устройство тёплого пола с водоциркуляционным подогревом

Устройство тёплого пола с водоциркуляционным подогревом.

Прежде всего, необходимо провести  питание для тёплых полов. Сделать это лучше отдельной электрической группой с использованием устройства защитного отключения (УЗО), если в доме (квартире) предусмотрено заземление.

Концы питающих проводов (используйте медный провод сечением 2,5 мм2) сводятся в установочную коробку – в неё потом будет установлен терморегулятор для тёплых полов. Подойдёт стандартная установочная коробка ? 68 мм – «подрозетник».

После того как коробка с питающим проводом зафиксирована в стене, от неё до пола делается штроба  для отходящих проводов, в неё будут закладываться провода нагревательного кабеля (нагревательных матов) и термодатчика.

Штроба должна иметь достаточную глубину и ширину для помещения в неё одной гофр отрубы ? 20 мм, но лучше всё же  сразу  заложить их две, в этом случае для термодатчика с проводами можно будет использовать отдельную гофротрубу и в случае его неисправности  впоследствии он может быть легко заменён, сохранив полы целыми.

Перед укладкой тёплых полов необходимо проложить теплоизоляцию. Это немаловажная деталь тёплых полов предназначена для предотвращения ненужной утечки тепла вниз, что особенно важно для квартир первых этажей.

Слой теплоизоляции укладывается на очищенную от строительного мусора и пыли, предварительно обработанную клеем поверхность бетонного основания пола. Для контакта полов с цементно-бетонной стяжкой в слое теплоизоляции следует сделать небольшие вырезы через произвольные, равные расстояния.

Далее следует закрепить монтажную ленту на полу. Закреплять её нужно через равные расстояния (30 – 50 см), в зависимости от шага укладки греющего кабеля (h) – чем меньше шаг укладки, тем, соответственно, меньше должно быть расстояние между полосами монтажной ленты. В бетонном полу крепить ленту лучше всего дюбель-гвоздями.

Укладка теплого пола

" width="640" height="425" style="max-width: 100%"> Схема монтажа электрического теплого пола в ванной комнате.

Прежде всего, рассчитываем шаг укладки тёплого пола. Эта расчетная величина определяется формулой: h =(S·100)/L, где S – площадь помещения, на которой будет уложен тёплый пол, L – длина нагревательного кабеля.

Определив шаг укладки, можно приступать к укладке тёплого пола. Нагревательный кабель закрепляется к монтажной ленте с помощью её отгибающихся фиксирующих лепестков. Так же крепим и гофротрубу датчика, не забыв заглушить её конец во избежание попаданий раствора внутрь.

В данном случае рассматривается укладка тёплого пола одножильным нагревательным кабелем (см. рис). При использовании двухжильного нагревательного кабеля процесс укладки упрощается, т. к. нет необходимости возвращать второй его конец в коробку. Однако следует отметить, что стоимость такого кабеля всегда выше, чем одножильного, независимо от производителя.

Всё, укладка завершена, замеряем омическое сопротивление нагревательного кабеля, оно должно быть равным указанному на муфте -5…+10%. После нанесения цементно-песочной стяжки и после её полного затвердевания (28 суток) замер повторяем.

Подключение тёплого пола

После укладки тёплого пола и замера сопротивления нагревательного кабеля его нужно подключить, тут затруднений возникнуть не должно. Подключение делается в ранее приготовленной установочной коробке – на терморегуляторе.

Маркировка для коммутации на терморегуляторе: L – фазный провод, N – нулевой провод, РЕ – заземляющий провод.

Устройство тёплого пола осуществляется при помощи специальных нагревательных электрокабелей. Как правило, напольное отопление устраивается под каменными или плиточными полами в ванных комнатах, туалетах и в жилых комнатах. При установке обогреваемого пола отпадает необходимость в других видах отопления помещения.

Схема подключения теплого пола

Схема подключения теплого пола.

При наличии в доме отапливаемого пола тёплый воздух распределяется снизу вверх по всему объёму помещения практически идеально. Средняя температура комнаты может снизиться на 2-3 °С, не вызывая при этом дискомфорта у проживающих в ней людей. Практически это означает экономию в расходах на отопление от 10% до 15%.

Электрический обогрев пола выполняется специальными проводами высокого сопротивления с термодатчиком и системой терморегуляции. Электрические элементы системы отопления монтируются на поверхности бетонного пола и после монтажа заливаются раствором или покрываются соответствующим покрытием.

За пределы пола выводится только силовой электрический кабель и регулятор температуры, наличие терморегуляторов в каждой комнате позволяет регулировать температуру в зависимости от необходимости, а усиленная изоляция делает электроотопление абсолютно безопасным.

Эффективность электрообогрева пола будет намного выше, если перед укладкой кабеля выполняют термоизоляцию поля. В качестве термоизолирующих материалов применяют керамзитобетон, пенопластовые прослойки, каменную минеральную вату и другие теплоизолирующие материалы.

Кабели на полу закрепляют при помощи специальной монтажной ленты или быстросохнущего клея. Нагревательный кабель укладывают зигзагообразно линиями, параллельными друг другу, с интервалами, кратными 2,5 см; 10 см; 12,5 см и т.д.

Электрический обогрев полов при всех своих достоинствах имеет ряд недостатков. Так, нельзя применять электрический обогрев в местах с возможным проникновением влаги, так как это становится небезопасно. Кроме того, применение электрического обогрева требует специального разрешения энергоснабжающей организации. В период осенне-зимнего максимума возможны перебои в электрическом снабжении отдельных регионов, поэтому следует предусматривать резервное отопление. Этих недостатков лишено водяное отопление пола.

Вариант 2. Обогрев пола при помощи нагревательных кабелей

Схема подключения терморегулятора

Схема подключения терморегулятора.

При монтаже такого пола в качестве тепло несущего элемента служит многослойный специальный нагревательный электрокабель. На Российском рынке можно встретить большое количество нагревательных электрокабелей различных производителей. Различаются кабели по мощности, диаметру и пр.

Температура проложенного под полом нагревательного кабеля регулируется термостатом.

Устанавливаемую под полом обогревательную систему можно использовать как основной источник тепла или как дополнительный источник тепла в помещении, так называемый тёплый пол. Если Вы намерены использовать такую кабельную систему как основной источник отопления в помещении, учтите, что её мощность должна быть значительно выше, чем мощность системы для обогрева пола.

При установке кабеля на бетонную стяжку толщиной 3-5 см применяется кабель мощностью 18 Вт на 1 погонный метр, при любом покрытии пола. При установке обогревательной системы на деревянный пол применяется кабель мощностью 10 ВТ на 1 погонный метр, кабель устанавливается в промежутке под полом.

Средняя мощность устанавливаемой отопительной системы не должна превышать 80 Вт на 1 кв. метр. Этой мощности вполне достаточно для отопления Вашего дома.

Установку системы тёплого пола можно выполнять на готовый пол. В этом случае уровень пола будет приподнят на 4-5 см.

Обогрев пола под плиткой

Схемы укладки кабеля

Схемы укладки кабеля.

Если Вам необходимо установить обогревательную систему под укладываемую плитку, а поднять пол у Вас нет возможности, рекомендуется воспользоваться нагревательным кабелем, уложенным в специально предлагаемую для этого сетку.

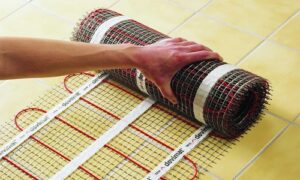

Кабель диаметром 2,5 мм укладывается в так называемый мат, имеющий ширину 0,5 метра и длину не менее 4 метров. Мощность такого кабеля на 1 м2 составляет 100 Вт, что позволяет обеспечить комфортный подогрев кафельного пола. Укладка дополнительной теплоизоляции в данном случае не производится, иначе раствор, соединяющий плитку, из-за перегрева потеряет прочность.

Обогревательный одножильный кабель хорошо экранизирован, не боится воды. Так называемый “тёплый мат” укладывают на основание. Если необходимо сделать поворот кабеля, делается надрез сетки мата.

После того как система практически установлена, в неё укладывается датчик температуры пола, помещенный в гофрированную защитную трубку. После этого установленный терморегулятор подключают к кабелю и к датчику, сверху кладется на раствор плитка.

Для идентификации каждый тип кабеля имеет буквенно-цифровую маркировку, кроме того, отличается цветом. Диапазон мощностей терморегуляторов, входящих в состав системы, до 3,5 кВт.

Достоинства и недостатки теплого пола

Система напольного отопления позволяет увеличить температуру воздуха на расстоянии до 2-2,5 метров от пола. При этом температура распределяется наиболее удобно для человека, то есть от около поверхности пола она на 4-5 градусов выше, а по мере движения к потолку постепенно снижается. Система напольного отопления удобна еще и потому, что большая обогреваемая поверхность способна дать больший обогрев, чем маленький источник тепла. Ее можно использовать как в качестве основного, так и дополнительного источника тепла, когда система монтируется только в отдельных помещениях.

“Теплый с водоциркуляционным подогревом”

Резистивный кабель для теплого пола

Резистивный кабель для теплого пола.

Есть два вида систем напольного отопления: метапол, когда в пол монтируются трубы с горячей водой (тёплый пол с водоциркуляционным подогревом), и греющие электрические кабели (тёплый пол с электроподогревом). И в последнее время большую популярность получили пленочные теплые полы.

Метапол удобен тем, что для его использования достаточно приварить трубы к системе центрального отопления или горячей воды. При этом такая система напольного отопления может быть использована при любом виде напольных покрытий.

Однако у метапола имеются и минусы, основной из которых является зависимость от системы центрального отопления и, как следствие, невозможность регулирования температуры. При этом может получиться так, что давления в системе центрального отопления не хватит, для того чтобы прокачать все трубы.

Главная опасность при использовании метапола заключается в том, что если при монтаже трубы будут повреждены, вы рискуете затопить всех соседей, а износ крепления труб со стояком может привести к тому, что придется перекрывать весь стояк.

Поэтому лучше использовать метапол в загородных коттеджах, где имеется автономная система отопления.

Система электроподогрева не зависит от центрального отопления, поэтому может использоваться в любом доме. Терморегулятор и возможность программирования позволяет настраивать температуру так, как нужно, и избавляет от лишней траты электроэнергии. А от повреждений вследствие сбоев в сети вас защитит система защитного отключения.

Недостатками такой системы отопления полов является то, что высокая температура поверхности пола приводит его к износу, а также большие затраты на электроэнергию.

Новинка на рынке напольных покрытий

Совсем недавно на рынке появился ламинированный пол со встроенной системой подогрева. Удобство использования этой системы заключается в том, что ее можно установить на любую поверхность, а обогревательные элементы уже встроены в участки ламината. Для монтажа системы достаточно соединить нагревательные элементы, а затем скрепить между собой доски, закрывая алюминиевые замки. Установить такой пол можно и по всей поверхности, так и в отдельных местах, например, возле кровати.

Инструкция по укладке нагревательного кабеля

Общие правила по укладке нагревательного кабеля для системы “теплый пол”:

  1. Нагревательный кабель должен применяться согласно рекомендациям производителя.
  2. Подключение нагревательного кабеля должно производиться квалифицированным электриком.
  3. Необходимо соблюдать рекомендованную мощность на 1 кв.м. пола.
  4. Нагревательный кабель не должен подвергаться механическому напряжению и растяжению. Нагревательный кабель запрещается укорачивать и удлинять.
  5. Необходимо проявлять аккуратность, чтобы не повредить кабель в процессе укладки.
  6. Необходимо предусмотреть возможность автоматического выключения нагревательного кабеля. Для этого мы рекомендуем использовать терморегулятор.
  7. Нагревательный кабель должен быть заземлен в соответствии с действующими правилами ПЭУ и СНиП.
  8. Укладка кабеля при низких температурах создает некоторые неудобства, т.к. поливинилхлоридная оболочка нагревательного кабеля становиться жесткой. Эту проблему можно решить кратковременным включением размотанного кабеля.
  9. Запрещается включать неразмотанный кабель.
  10. Не рекомендуется укладывать нагревательный кабель при температуре ниже -5 oС.

Порядок выполнения работ по укладке нагревательного кабеля для системы “теплый пол”

  1. Составить чертеж обогреваемой площади, с указанием расположения нагревательного кабеля, концевой и соединительной муфт, датчика температуры и места подключения к электрической сети. В случае повреждения нагревательного кабеля в процессе укладки или в процессе строительных работ это значительно облегчит поиск места повреждения. При составлении чертежа необходимо определить расстояние между линиями кабеля. Оно определяется по формуле: Расстояние (см.) = свободная площадь (кв.м.) х 100 / длина кабеля (м.). Датчик температуры помещается между линиями нагревательного кабеля с открытой стороны петли на расстояние 50-100 см. от стены.
  2. В стене прорубить штробу сечением 20 х 20 мм для укладки датчика температуры и холодного соединительного провода и для настенной коробки терморегулятора.
  3. Очистить основание, на которое укладывается кабель, от мусора и острых предметов.
  4. Закрепить на полу монтажную ленту.
  5. Разложить нагревательный кабель равномерно петлями по поверхности всего пола, обходя трубы и участки, предназначенные для ванных, шкафов и т.п. Закрепить кабель на монтажной ленте при помощи специальных креплений, расположенных через каждые 3 см.
  6. Линии нагревательного кабеля не должны касаться или пересекаться между собой.
  7. После установки кабеля замерить омическое сопротивление. Омическое сопротивление должно соответствовать указанному на муфте -5% -+10%.
  8. Датчик температуры пола положить в пластмассовую трубку диаметром 16 мм, заглушенную на одном конце для предотвращения попадания внутрь бетона и поместить между линиями нагревательного кабеля, согласно составленному чертежу. Диаметр изгиба трубки не должен превышать 6 см.
  9. Равномерно залить кабель раствором, не содержащим острых камней. Нагревательный кабель и соединительная муфта должны быть залиты полностью. Стяжка не должна превышать 5 см.
  10. При неправильной заливке или некачественном растворе возможно образование воздушных карманов вокруг кабеля, что может привести к превышению допустимой температуры на поверхности кабеля и, следовательно, к его повреждению.
  11. После заливки кабеля снова замерить омическое сопротивление.
  12. Не включать нагревательный кабель до полного затвердевания раствора. Как правило, залитый слой раствора полностью застывает в течении 30 дней. В зависимости от используемого раствора срок может быть уменьшен.
  13. Подключить нагревательный кабель через терморегулятор к электросети. Не ранее чем через сутки пол полностью прогреется до установленной температуры.
