Как монтировать открытую электропроводку?

Здравствуйте, уважаемые читатели! Пришло время завершить цикл статей, посвященных основным способам прокладки электропроводки в помещениях. Как вы, возможно, помните, их было три:

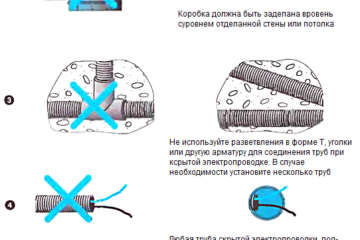

Схема открытой проводки

Схема открытой проводки.

Следует рассмотреть открытую электропроводку, а также прокладку ее в жестких пластиковых трубах.

Открытая электропроводка

Монтаж открытой электропроводки осуществить проще всего, он вызывает меньше всего повреждений стен. Однако  при этом есть одно замечание: чтобы электропроводка выглядела более-менее удовлетворительно, требуется очень основательно подготовиться.

Не следует осуществлять монтаж всей электропроводки этим способом, потому что вам необходимо будет провести большое число проводов, которые в данном случае будут выглядеть очень неопрятно (с точки зрения эстетики). Такой вариант можно выбрать при незначительном расширении электропроводки. Как и при монтаже электропроводки другим способом, здесь существуют свои правила, которые требуется неукоснительно соблюдать.

Правила открытого монтажа кабеля

Нормы крепления кабеля при открытом монтаже.

Нормы крепления кабеля при открытом монтаже.

  1. Электропроводка не должна проходить под трубами, на которых может возникать конденсат.
  2. Электропроводка должна проходить как можно дальше от источников тепла.
  3. Используйте только кабель (гибкий, жесткий или экранированный) там, где это требуется по нормам, а не провод. Кабель можно прокладывать и в сантехнических пустотах. Установка каких-либо соединительных коробок в этом случае запрещена, за исключением тех случаев, когда вы можете обеспечить доступ в данные сантехнические пустоты.
  4. Соединение жил кабеля должно быть сделано только в специально предусмотренных для этого распредкоробках, к крышке которых должен постоянно иметься доступ. Во влажных помещениях герметичность крышек распредкоробок должна быть обеспечена с помощью прокладок.
  5. Кабель должен сохранять свою защитную оболочку на всем протяжении линии до входа в электроустановочное устройство (розетку, выключатель и т. д).
  6. Крепление кабеля лучше всего осуществлять пластмассовыми скобами. Они подбираются в соответствии с диаметром кабеля. Крепления должны находиться на достаточно близком расстоянии друг от друга. Это нужно для того, чтобы кабель не провисал под своим собственным весом. Точки крепления должны быть размещены по обе стороны от кабеля при изменении его направления, а также рядом со входом в электроустановочные изделия. При горизонтальной прокладке расстояние между двумя скобами не должно превышать 0,4 м для небронированного кабеля и 0,75 м для бронированного. При вертикальной прокладке кабеля расстояние между скобами может достигать 1 м. Если вы при монтаже используете обыкновенные провода с защитной оболочкой, то допустимое максимальное расстояние между скобами должно составлять по горизонтали 25 см, а по вертикали 30-40 см. Последняя скоба перед электроустановочным изделием должна стоять не более 10 см от него. При сгибе провода радиус изгиба должен быть не менее 8 см.
  7. При любом пересечении (или даже прохождении рядом) с другими (неэлектрическими) трубами всегда следует соблюдать расстояние между ними 3 см.
  8. При прокладке кабеля через стену всегда старайтесь его защитить на данном отрезке изоляционной трубой.
Схема проведения кабеля через стену.

Схема проведения кабеля через стену.

При открытом монтаже кабель обычно прокладывают над плинтусом, в углах помещения или по линиям пересечения стен и потолка.

Кабель должен быть абсолютно ровным и не должен коробиться.

При наличии подвесных потолков кабель должен крепиться к стенам помещения. Если кабелей много, можно предусмотреть каналы для их пропуска. Недопустимо размещать кабель просто на подвесном потолке. Соединительные и ответвительные коробки должны устанавливаться так, чтобы к ним был обеспечен доступ.

Как и при других способах прокладки электропроводки, здесь также существуют свои достоинства и недостатки.

Достоинства

  1. Легкость прокладки.
  2. Не требуется каких-то дополнительных устройств и аксессуаров.
  3. Не наносится вреда стенам, как при прокладке закрытым способом.

Недостатки

Схема проведения кабеля по плинтусу.

Схема проведения кабеля по плинтусу.

  1. С эстетической стороны такая проводка выглядит не очень.
  2. Требуется соблюдение всех противопожарных норм.
  3. Требуется соблюдение всех норм электробезопасности.
  4. Требуется соблюдение всех технических норм помещения.

Как вы видите, прокладку электропроводки этим способом осуществить достаточно просто. Но не торопитесь брать в руки молоток и скобы и приступать к осуществлению своих замыслов. Помните, что лучше всего осуществить монтаж электропроводки данного типа, если вам надо только немного расширить электропроводку.

Таблица разрешенных вариантов монтажа открытой электропроводки в зависимости от места прокладки.

Таблица разрешенных вариантов монтажа открытой электропроводки в зависимости от места прокладки.

Таблица разрешенных вариантов монтажа открытой электропроводки в зависимости от места прокладки.

Электропроводка в жестких пластиковых трубах

В случае прокладки электропроводки в жестких пластиковых трубах провода помещают внутрь их, затем крепят к стенам при помощи специальных опор. Существует целый комплект вспомогательной арматуры (локти, тройники, разветвления в виде буквы Т, кабельные муфты), используемой, чтобы облегчить  их установку.

Схема электропроводки в жесткой трубе.

Схема электропроводки в жесткой трубе.

Этот способ монтажа электропроводки обеспечивает необходимую степень защиты от механических повреждений и попадания влаги.

Именно поэтому обычно сферой применения этого способа монтажа являются подвалы, гаражи, погреба. Но не зацикливайтесь на этом. Помните, что его вы также можете использовать у себя на дачных участках (в жилых помещениях), а в отдельных случаях и в городских квартирах.

Трубы IRL (изоляционные жесткие, гладкие) имеют достаточно привлекательный внешний вид. Но и здесь также существуют свои правила.

Правила

  1. Крепление труб к стенам следует осуществлять на минимальном расстоянии друг от друга в 80 см, а последнее крепежное приспособление перед электроустановочным изделием (то есть перед входом внутрь) – на расстоянии 10 см.
  2. Минимальный радиус изгиба труб должен превышать их диаметр в шесть раз.
  3. Соединение проводов можно делать только внутри предусмотренных для этих  целей коробок или на клеммах электроустановочных изделий.
  4. Категорически запрещено делать какие-либо соединения внутри труб.

Как вы уже поняли, этот вид монтажа электропроводки требует своего вида крепления. В помощь вам при решении этого вопроса (как и чем крепить), опубликован рисунок с примерным перечнем элементов крепления изоляционных труб.

Схема крепления труб.

Схема крепления труб.

Но как и везде, в этом вопросе есть тонкости. Например, в течение ремонта вы оказались немного стеснены в денежных средствах. Но до этого для каких-то своих целей вы купили перфоленту и она у вас осталась в достаточном количестве. Не убирайте ее в сторону. Для установки труб вы вполне можете воспользоваться этим строительным приспособлением. От мотка перфоленты следует отмерить нужный вам отрезок (не забывая, что речь идет о длине), отрезать и прикрепить к нужной поверхности. Но чтобы перфолента натянулась и не провисала, концевое крепление осуществляется немного под углом в противоположную сторону от вас. Затем постепенно осуществляется крепление (по всей длине) перфоленты. Трубы крепятся при помощи стяжек. В отдельных случаях этот вид крепежа очень выручает.

Инструменты

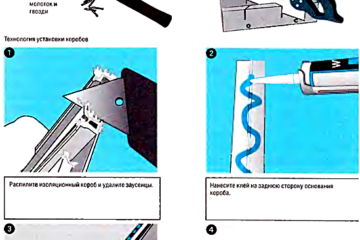

При этом способе монтажа электропроводки инструментов, которые вам могут понадобиться, не так много. Надо будет приготовить разметочный шнур (отбивку), перфоратор со сверлом подходящего диаметра (если у вас кругом бетонные стены), в отдельных случаях может пригодиться отвес, а также молоток, пила для резки труб (очень хорошо справляется ножовка по металлу), уровень и рулетка.

Поэтапная установка труб IRL

Поэтапная установка труб IRL.

На некоторых сложных участках вы можете сделать соединение при помощи гофры и пары соединительных муфт (которые вы должны были приобрести). Ниже  приведен рисунок, как эта конструкция будет выглядеть.

hm48l

Трубы надо устанавливать так, чтобы избежать попадания или скапливания влаги в любой точке электропроводки. Здесь надо очень внимательно следить за установкой резинового уплотнения в месте входа трубы в электроустановочное изделие.

Правильный и неправильный вариант монтажа труб.

Правильный и неправильный вариант монтажа труб.

При вводе кабеля в монтажные коробки и в осветительные приборы всегда старайтесь применять усиленные уплотнения. Уплотнительная манжета в этом случае должна соответствовать диаметру трубы и немного входить в монтажную коробку. Если по каким-то причинам у вас отсутствует уплотнительная манжета, лучше всего осуществить ввод кабеля снизу.

У этого способа монтажа электропроводки существуют также свои достоинства и недостатки.

Достоинства

  1. Легкость монтажа.
  2. Вполне удовлетворительный внешний вид.
  3. Дополнительная механическая защита кабелей и проводов.
  4. Дополнительная защита от влаги.
  5. Требуется небольшой набор инструментов.

Недостатки

  1. Требуется большой набор дополнительных аксессуаров.
  2. Требуется точность размеров труб.
  3. При большом количестве питающих линий (если вы используете щит наружного исполнения) увеличиваются размеры щита (по ширине).

После публикации статьи «Электропроводка скрытым способом» у многих читателей возникли вопросы. В частности, где и как должны быть расположены распредкоробки и как идут питающие линии от щита в типовой квартире?

Часть первая: как идут линии от щита в типовой квартире?

Схема поиска линии от щита.

Схема поиска линии от щита.

Если на стене с левой стороны щита у вас будет расположена еще одна электроточка, следующую линию вы располагаете рядом с двумя предыдущими. Обратите внимание, что все повороты гофры должны быть выполнены плавно, не должно быть никаких острых углов.

Часть вторая: где и как должны быть расположены распредкоробки?

Схема расположения распределительных коробок.

Схема расположения распределительных коробок.



Установочные коробки под электроточки устанавливаются так: розетки – 30-40 см от пола, выключатели– 90-110 см от пола. Если вы не собираетесь проводить энергоаудит, чтобы получить сертификат, тогда электроточки вы можете вывести на нужную вам высоту.

Коммутационные коробки (то есть коробки, где вы будете производить соединение проводов) устанавливайте при бетонных стенах внизу. Не забывайте, что их тоже придется фрезеровать. Если у вас стены сделаны из гипсокартона, коробки лучше установить на стыке стен и потолка, чтобы не запутаться в проводах. На освещение, если у вас подвесные потолки, коробки лучше установить под подвесным потолком.

http://youtu.be/H-MWSRQCeAc

Но также можно и произвести коммутацию в коробке, куда вы собираетесь установить выключатель. Только тогда вам нужно будет не ошибиться с количеством проводов, которые должны будут войти в коробку.
